Автор темы  Отправлено 01 December 2008 - 00:57

Восстановление шлицевого соединения Возникла необходимость восстановления шлицевого соединения. Кто сталкивался с такой проблемкой? :pardon:

V_V_S

Отправлено 06 December 2008 - 22:28

Восстановление шлицевого соединения

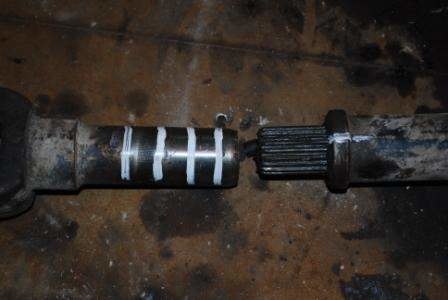

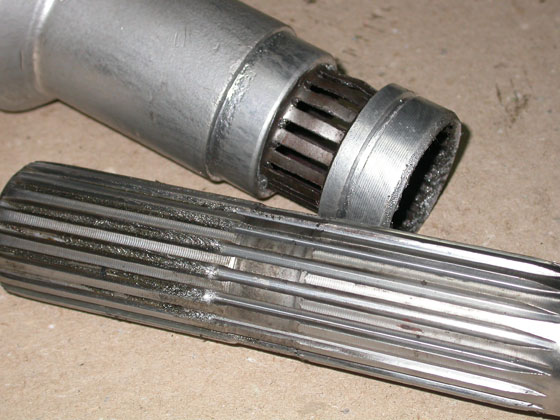

В чём конкретно проблема, что нужно востановить? Если выработка на шлицах вала, то самое простое наплавить, проточить, затем нарезать шлиц.

Savelich

Отправлено 06 December 2008 - 23:24

Восстановление шлицевого соединения

Не так давно решали такую проблему. Долго крутили-вертели, смотрели и думали... потом взяли и сделали новый вал. И новые шлицы нарезали. Работает.

NikolayCH

Отправлено 07 December 2008 - 00:31

Восстановление шлицевого соединения Для ремонта габаритных деталей целесообразно применять металлополимеры.
Был удачный опыт нескольких ремонтов.Марки материалов рекламировать не буду.
Их сейчас на рынке хватает.
Например часть инструкции по применению металлополимера.
ХХХХХХХХ -затёрта марка,чтоб не сочли за рекламу.
Восстановление шлицевого соединения: Izobrazhenie_001.jpg
Восстановление шлицевого соединения: Izobrazhenie_002.jpg

Механикс

Автор темы  Отправлено 07 December 2008 - 10:05

Восстановление шлицевого соединения

Просмотр сообщенияSavelich (Dec 6 2008, 22:24) писал:

Не так давно решали такую проблему. Долго крутили-вертели, смотрели и думали... потом взяли и сделали новый вал. И новые шлицы нарезали. Работает.


Очень габаритная деталь, была бы небольшая изготовлили бы новый.

Механикс

Автор темы  Отправлено 07 December 2008 - 10:10

Восстановление шлицевого соединения

Просмотр сообщенияNikolayCH (Dec 6 2008, 23:31) писал:

Для ремонта габаритных деталей целесообразно применять металлополимеры.
Был удачный опыт нескольких ремонтов.Марки материалов рекламировать не буду.
Их сейчас на рынке хватает.
Например часть инструкции по применению металлополимера.
ХХХХХХХХ -затёрта марка,чтоб не сочли за рекламу.
Прикрепленный файл
Прикрепленный файл
А можно по поподробней, чтоб несочли за рекламу можно в личку.
На данный момент изучаю возможность восстановления денатационным или плазменным нанесением.
С шлицевым валом понятно. вот с ступицей есть вопросы.

tmpr

Отправлено 07 December 2008 - 12:03

Восстановление шлицевого соединения

можно напрессовать втулку и нарезать на ней заново
можно прорезать пазы под шпонки
если шлицы были цементованные/калёные, а вал достаточно нагруженный, то всё, включая композиты, будет временным решением

Механикс

Автор темы  Отправлено 07 December 2008 - 12:42

Восстановление шлицевого соединения

Просмотр сообщенияtmpr (Dec 7 2008, 11:03) писал:

можно напрессовать втулку и нарезать на ней заново
можно прорезать пазы под шпонки
если шлицы были цементованные/калёные, а вал достаточно нагруженный, то всё, включая композиты, будет временным решением


Так и делается если детали негабаритные. Шлицевой вал в диаметре 110мм, ступица и того болше :good:

tmpr

Отправлено 07 December 2008 - 12:48

Восстановление шлицевого соединения

можно сделать втулку с шлицами отдельно и закалить
а вал проточить и на нём потом закрепить втулку
мяса вобщем достаточно

Механикс

Автор темы  Отправлено 07 December 2008 - 13:02

Восстановление шлицевого соединения

Если только непровернёт на мясе высокий крутящий момент, хотя тоже вариант только нет подходящего оборудования для таких операций.

NikolayCH

Отправлено 07 December 2008 - 13:04

Восстановление шлицевого соединения

Просмотр сообщенияtmpr (Dec 7 2008, 11:03) писал:

если шлицы были цементованные/калёные, а вал достаточно нагруженный, то всё, включая композиты, будет временным решением


Не нужно так категорично :rolleyes:
Что вы скажете - металлополимером отремонтирована
цапфа ходовой оси ЭКГ5 (карьерного экскаватора)
размеры вала (примерно) Ф=200 L= 4000.
Ось из высокоуглеродистой/легированной стали,
предыдущие пробовали наваривать-
-обламывало цапфы
нагрузки на его трансмисию просто дикие.
После металлополимера
работает до сих пор!!!

tmpr

Отправлено 07 December 2008 - 13:10

Восстановление шлицевого соединения

да, про габаритные не буду настаивать
у меня таких не встречалось, в основном небольшие и всё в динамике работает с реверсами-ударами
с равномерной нагрузкой мож и сойдёт

NikolayCH

Отправлено 07 December 2008 - 14:30

Восстановление шлицевого соединения Как раз в трансмисии ЭКГ
всё работает с реверсами-ударами.
Постоянный режим движения -"старт-стоп"
при массе под 200 т.н..
Плюс крутит стрелой- режим"старт-стоп"
радиусом до 15 м. и весом на конце консоли до 10 т.н.
Не зря наваренные концы цапф оси отламывало- Ф 200 мм!
Более зверских условий трудно придумать ИМХО.

Сообщение отредактировал NikolayCH: 07 December 2008 - 14:31

Ditry

Отправлено 18 May 2010 - 18:29

Восстановление шлицевого соединения

Требуется наладить технологический процесс восстановления шлицевого соединения карданного вала. Вал установлен на жд путевой машине, случаются ситуации, требующие восстановления шлицов... Есть у кого литература или техническая документация? Буду рад даже простым, но дельным советом...

Ромашок

Отправлено 18 May 2010 - 21:16

Восстановление шлицевого соединения Извините за колхоз но именно при ремонте автотракторной техники применяют электроискровую наплавку. Я так востанавливаю всякие посадки,шлицы. Не взрачно но работает. Главное быстро и дешево. Термообработку основного металла не нарушает.

Сообщение отредактировал РОВАШОК: 18 May 2010 - 21:17

novatreidbud

Отправлено 19 September 2013 - 14:22

Восстановление шлицевого соединения
